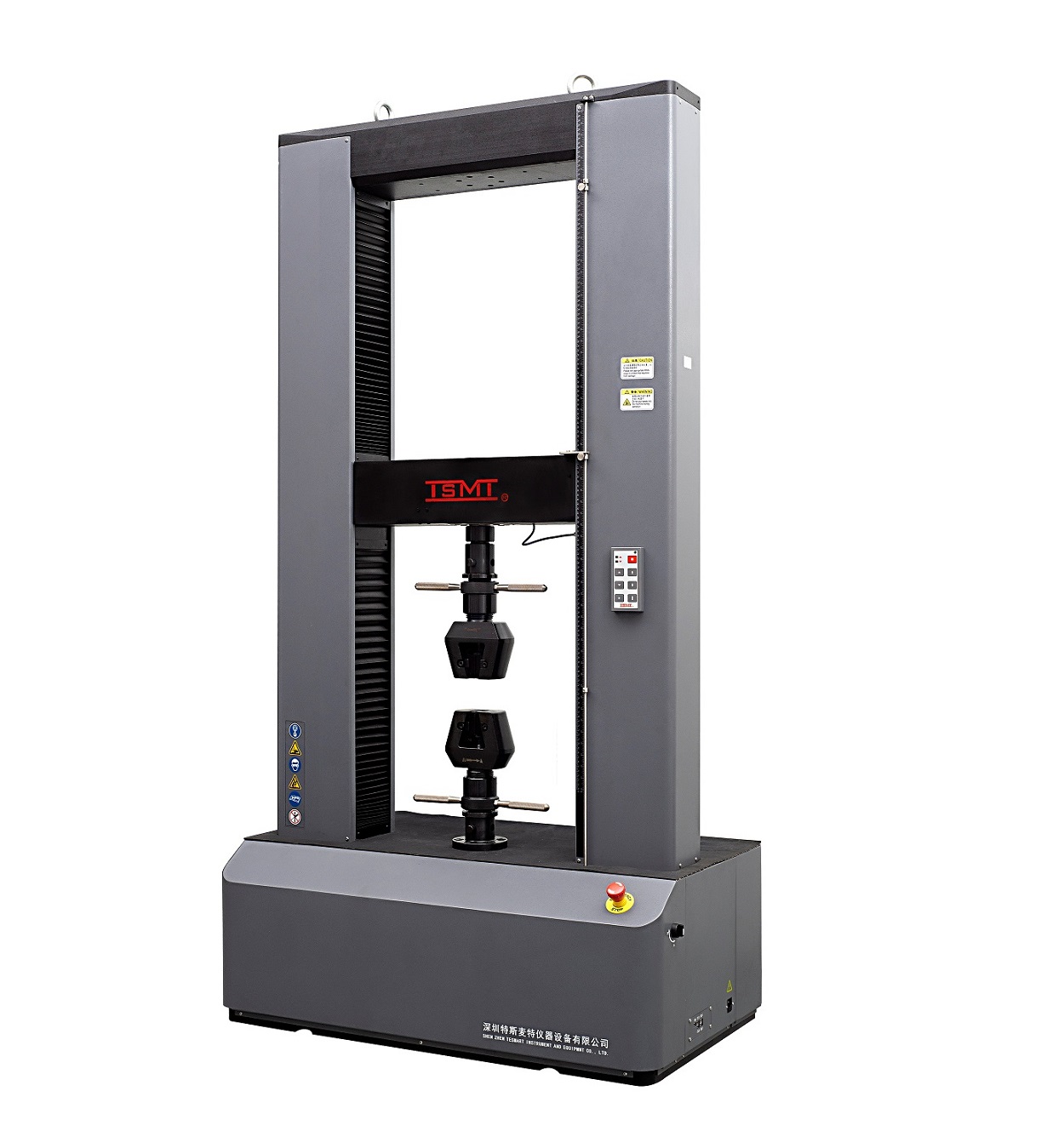

落地型雙柱式大門式電子萬能試驗機
電子萬能試驗機系列設備主要用于金屬材料的拉伸、壓縮、彎曲等的力學性能測試分析研究,具有應力、應變、位移三種閉環控制方式,可求出最大力、抗拉強度、彎曲強度、壓縮強度、彈性模量、斷裂延伸率、屈服強度等參數。根據GB及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據。
本設備采用單空間/雙空間(可選配)結構,試驗空間為下空間/上拉下壓/上壓下拉空間(可選配)。主要由主機(包括機架、底座、傳動系統)、夾具、變形測量系統、軟件系統、電氣系統構成。
本設備的計算機系統通過控制器,控制伺服電機轉動,經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降,完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗。采用高精度傳感器對載荷和試件的變形及橫梁的位移進行精確的控制、測量、自動顯示和自動記錄, 程序控制并對試驗結果進行處理。
型號:EM6.504/EM6.105/EM6.305/EM6.605/EM6.106
設備主要技術參數:
1. 最大試驗力:50kN;100kN;300kN;600kN;1000kN
2. 試驗機準確度等級:0.5級(0.2%~100%);
3. 試驗力測量范圍: 0.2%~100%FS全程不分檔;
4. 試驗力示值相對誤差:示值的±0.5%以內;
5. 試驗力分辨力:最大試驗力的1/±300000(全程分辨力不變)(最高1/7000000可選配);
6. 變形測量范圍:0.2%-100%FS;
7. 變形示值相對誤差:示值的±0.5%以內;
8. 變形分辨力:最大變形量的1/±300000(全程分辨力不變)(最高1/7000000可選配)
9. 位移示值相對誤差:示值的±0.5%以內;
10. 位移分辨力:0.025μm;
11. 橫梁速度調節范圍:0.001—500mm/min(50kN;100kN);0.001—250mm/min(300kN;600kN);(更高速度可選配)
12. 橫梁速度相對誤差:速率 < 0.5mm/min時,設定值的±0.5%以內;速率≥0.5mm/min時,設定值的±0.2%以內;
13. 有效拉伸空間(帶夾具):500mm(配XSA105A)(50kN;100kN);480mm(300kN);550mm(600kN)(更大空間可選配加高機型)
14. 有效試驗寬度:600mm(50kN;100kN);590mm(300kN);700mm(600kN);(更大空間可選配加寬機型)
15. 主機外型尺寸(長×寬×高):1062×650×2230(mm)(50kN;100kN);1065×650×2530(mm)(300kN);1360×1030×2830(mm)(600kN)
16. 電源:220V±10%,1.5kW(50kN;100kN);380V±10%,2.9kW(300kN);380V±10%,5.5kW(600kN)
主機重量:約1200kg(50kN;100kN);約1500kg(300kN);約2000kg(600kN)
1、主機:
-

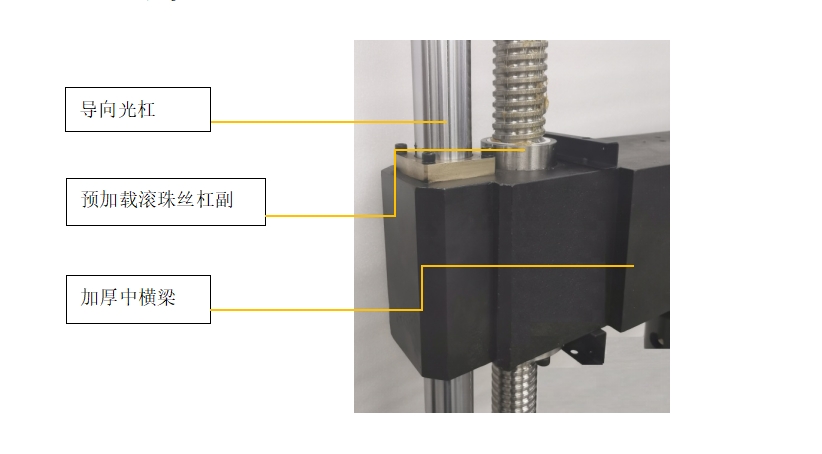

全套結構緊湊、高剛性的帶光杠導向的負荷框架配置,大幅提升設備剛性,減少試驗測試誤差;
-
采用德國技術的高強度高精度的預加載滾珠絲杠副,增加預緊負荷減少反向時的空行程,出現無反向死區,同時提高了傳動剛度和傳動精度;
-
加厚的上、中、下橫梁,采用球墨鑄鐵精密鑄造而成,球墨鑄鐵中石墨的球體結構使得球墨鑄鐵具有更加良好的展延性和抗沖擊性,同時也能夠消除鑄鐵內部的裂縫,提高了使用壽命和試驗安全性。
-
優質的鈑金外罩,安裝緊密,有效降低試驗結束時由于試樣斷裂應力釋放而產生的振動引起的噪音,明顯優于鋁合金外罩;

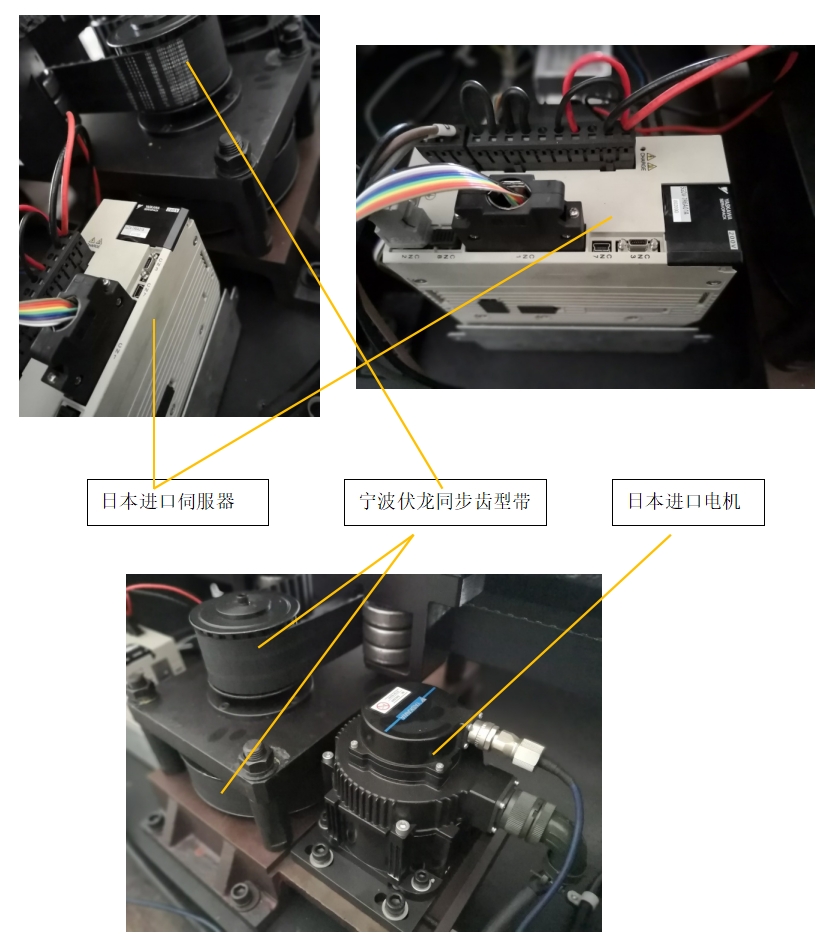

2、傳動部分:
-
高速率、低振動電機驅動裝置;
-
免維護的世界一流交流伺服電機和伺服器;
-
非離合器式驅動裝置,能夠在最大力下全速運轉;
-
國產頂尖寧波伏龍同步齒型帶,確保全生命周期不用更換;
